COM-3-33C-20-KU-H-11-S34东京计器TokyoKeiki电磁换向阀Tokimec

  • 发布时间:2021-10-17
  • 详细信息

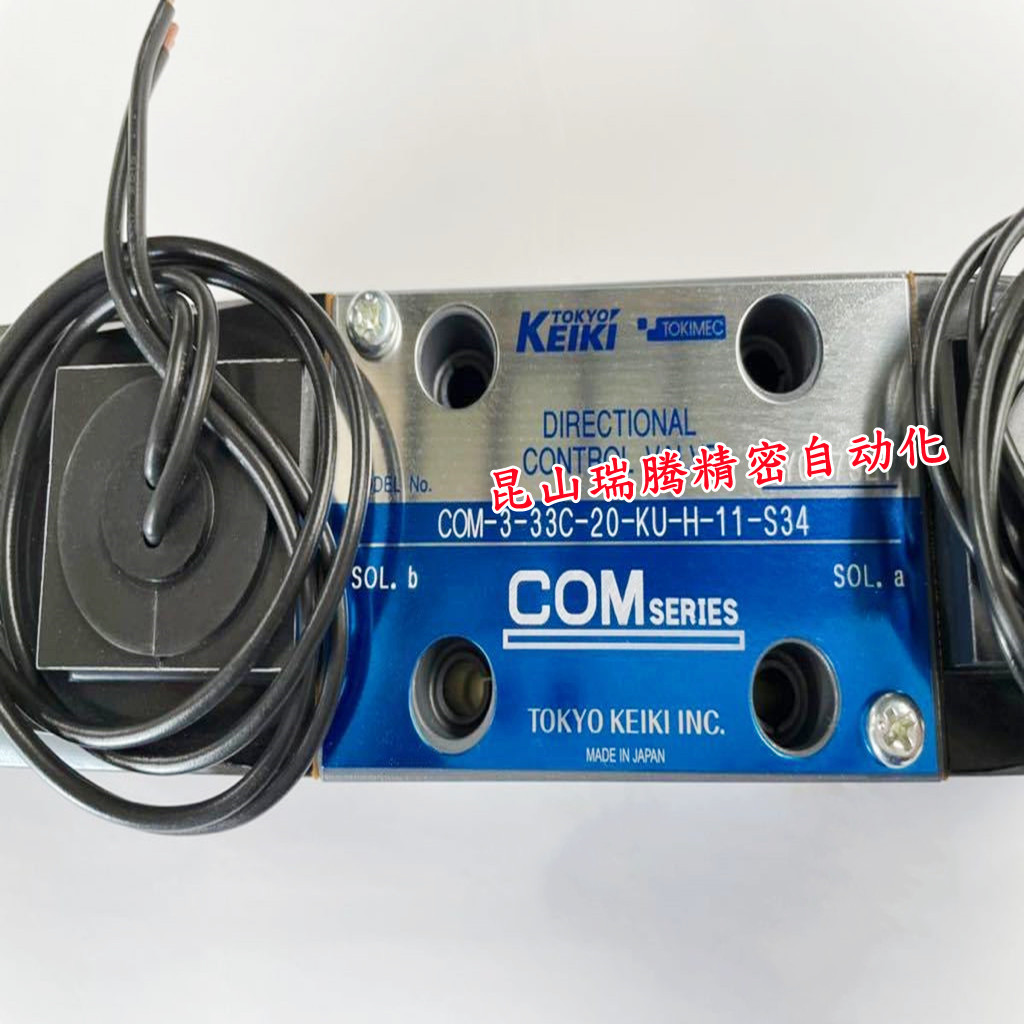

    COM-3-33C-20-KU-H-11-S34东京计器TokyoKeiki电磁换向阀Tokimec

    品牌:东京计器 TOKYO KEIKI (旧商标为TOKIMEC 东机美)
    型号:COM-3-33C-20-KU-H-11-S34
    COM-3-33C-20-KU-H-11-S34 东京计器科
    名称:换向与流量控制阀(科姆尼科阀)
    英文名称:Directional and flow control valves“COMNICA”
    适用液压油:石油类液压油。
    安装面尺寸:ISO 4401-03
    布线方式:引线方式(引线长度为 350mm)
    电磁铁的电源电压:带控制功能。
    COM-3-33C-20-KU-H-11-S34东京计器TokyoKeiki电磁换向阀Tokimec
    产品特点:
    (1)可以独立设定速度,所以可以实现所必需的加速,減速时間。由于能方便地设定速度,所以可以实现以往的无冲击阀很难做到的高速定位。
    (2)为了能够在没有机械误差的情况下设定所需条件,在换向阀上配有微处理器。通过观察装在阀上的数字显示器,操作按钮,便可以简单地进行有再现性的设定及调整。
    还可以提供与阀本体上设定功能相同的手持式设定器。
    (3)设计结构紧凑而且坚固可靠、节省空间。
    可以通过手动操作钮在不通电时确认动作状况,还做到节省布线,非常重视从安装到维护的各个方面的简便操作。
    (4)可以和电磁换向阀一样,与普通继电器、PLC 等设备连接。
    (5)控制功能:CH 型(3 频道设定型)
    可以单独设定 A 向和 B 向切换的 3 种速度(高速?9?9中速?9?9低速)时的流量、及加速?9?9减速的时间。

    COM-3-33C-20-KU-H-11-S34东京计器TokyoKeiki电磁换向阀Tokimec
    使用时的注意事项:
    1. 安装方向
    请在阀芯轴处于水平状态下进行安装。
    2. T 端口
    请不要在 T 端口产生 13.7MPa(外部泄油型时为 24.5MPa)以上的浪涌冲击压力。另外,请始终保持阀内充满液压油。
    3. 信号线
    未使用的信号线请务必进行绝缘处理,以防止发生短路。
    4. 电线规格
    需要延长科姆尼卡阀的引线时,请使用满足下述线径要求的耐油及耐热的电缆。
    ● 电源(24V 及 0V)
    AWG18 或 0.75mm2 以上
    ● 触点信号及模拟输入
    AWG22 或 0.3mm2 以上
    5. 触点输入输出电流
    触点信号输入时,在 PLC、继电器等的触点上会有下述电流通过,请在使用时注意外部设备的电流限制条件。
    触点电流(A)≈(触点输入电压 -1)/15000
    动作许可输出(只限于 CH 型)的负载电流为 50mA,所以请注意 PLC、继电器等的负载。特别是在直接连接 LED 等时,请在动作许可输出+及动作许可输出-之间串接电阻以限制电流。(小适用负载(Ω)≈(负载电压 -1.2)/0.05)
    6. 手动操作
    按下手动操作钮可以切换为手动操作,但由于油箱的背压增高会使操作力增大,请予以注意。
    7. 防水?9?9防尘
    内置控制功能型的防水?9?9防尘等级为 IP45,如果有水直射时请另行设置防护。为保证防水?9?9防尘性能,请在调整后将铭牌与垫圈用自攻螺钉固定。(紧固扭矩:0.34 ~ 0.53N?9?9m)
    8. 与先导单向阀结合使用时,可能会发生抖动现象。此时,请使用外部泄油型的先导单向阀。
    9. 磁场干扰
    根据磁场环境的变化会有控制流量增减的现象。如右图所示的配置中,在科姆尼卡阀的电磁铁 a 处进行流量调整时,附近的电磁换向阀发生励磁后,会出现表中所示的控制流量增减。因此,在科姆尼卡阀的周围同时使用电磁换向阀时请予以注意。
    昆山瑞腾精密自动化供应日本原装COM-3-33C-20-KU-H-11-S34东京计器TOKYO KEIKI科姆尼卡阀TOKIMEC

    COM-3
    COM-5
    COM-52
    COM-7
    COM-8
    Max.使用压力(MPa)
    25
    21
    25
    25
    Max.流量控制(L/min)
    30
    70
    130
    250
    备注
    供给压力为6.9MPa时
    阀的差压为1MPa时
    先导操作型(2段型)
    COM-3-33C-20-KU-H-11-S34东京计器TokyoKeiki电磁换向阀Tokimec
